Сцепление модулей


Сцепление (Coupling) — мера взаимозависимости модулей поданным [58], [70], [77]. Сцепление — внешняя характеристика модуля, которую желательно уменьшать.

Количественно сцепление измеряется степенью сцепления (СЦ). Выделяют 6 типов сцепления.

1.  Сцепление по данным (СЦ=1). Модуль А вызывает модуль В.

Все входные и выходные параметры вызываемого модуля — простые элементы данных (рис. 4.13).

Рис. 4.13. Сцепление поданным

2.  Сцепление по образцу (СЦ=3). В качестве параметров используются структуры данных (рис. 4.14).

Рис. 4.14. Сцепление по образцу

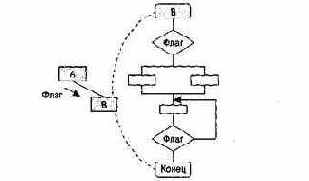

3.  Сцепление по управлению (СЦ=4). Модуль А явно управляет функционированием модуля В (с помощью флагов или переключателей), посылая ему управляющие данные (рис. 4.15).

Рис. 4.15. Сцепление по управлению



4. Сцепление по внешним ссылкам (СЦ=5). Модули А и В ссылаются на один и тот же глобальный элемент данных.

5.  Сцепление по общей области (СЦ=7). Модули разделяют одну и ту же глобальную структуру данных (рис. 4.16).

6.  Сцепление по содержанию (СЦ=9). Один модуль прямо ссылается на содержание другого модуля (не через его точку входа). Например, коды их команд перемежаются друг с другом (рис. 4.16).

Рис. 4.16. Сцепление по общей области и содержанию

На рис. 4.16 видим, что модули В и D сцеплены по содержанию, а модули С, Е и N сцеплены по общей области.
